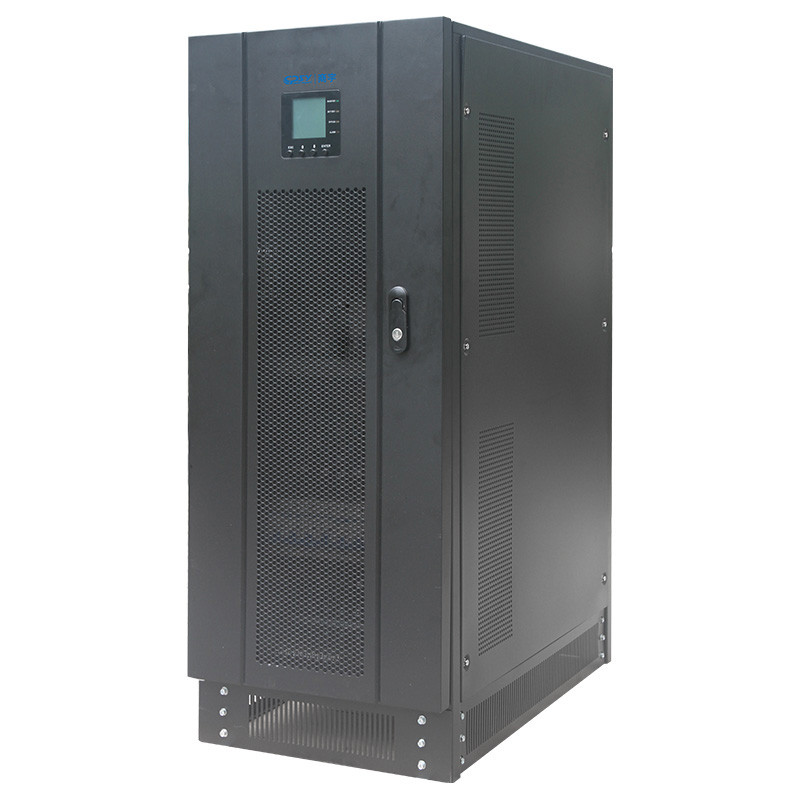

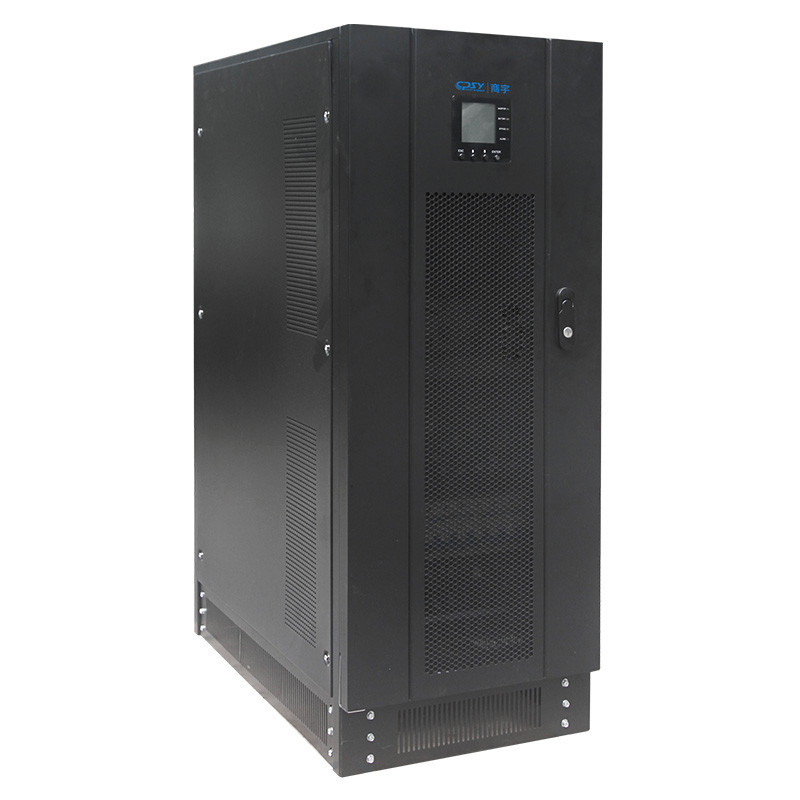

GP31系列工频机 10KVA-40KVA
GP31系列工频机 10KVA-40KVA
商宇GP31系列UPS 系统是连接在输入电源和负载之间，为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS可将电池能量逆变给负载，继续提供一段时间供电。本系列UPS采用带输出隔离变压器的高频双变换结构和先进的全数字控制技术，输出稳定、洁净、不间断的电源，具有优异的网络管理功能。
产品功能：
-- 可靠性设计
● 双变换在线式设计，使 UPS 的输出为频率跟踪、锁相稳压、滤除噪声、低失真度、不受电网波动干扰的纯净正弦波电源，为用户设备提供全面的保护。
● 输出零转换时间，满足精密设备对电源的要求。
● 标配输出隔离变压器，有效应对负载瞬间冲击。
● 防护，PCBA 经过三防漆处理，能有效应对腐蚀性气体、潮湿及静电防护等恶劣环境。
● 防浪涌设计，内置防浪涌电路，有效应对雷击高压、电压浪涌。

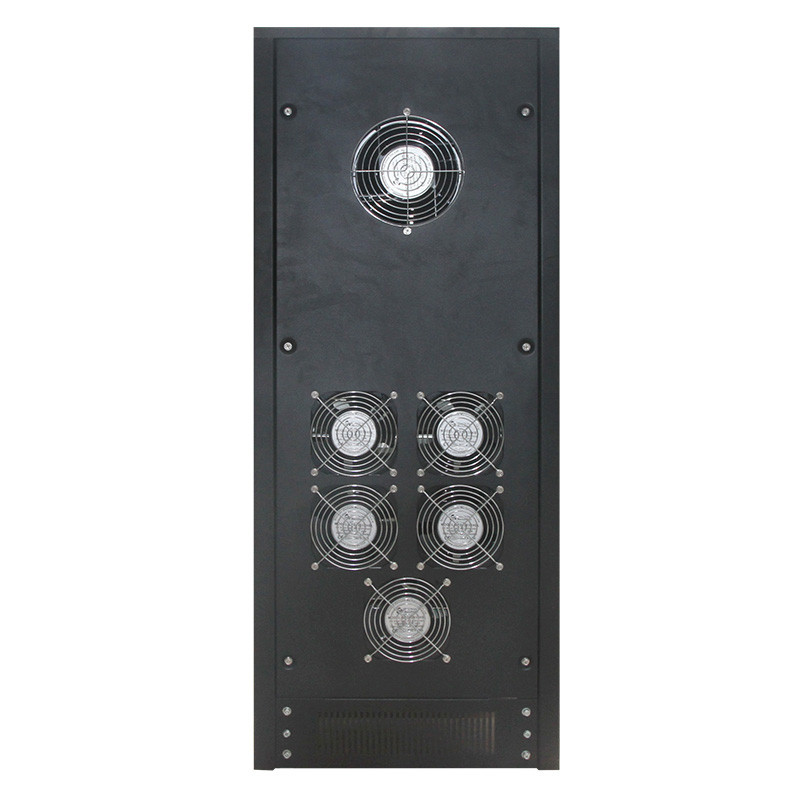

● 独立的风道设计以提高散热效果。
-- 定时开关机功能
● GP31系列UPS系统具有定时开机和关机功能，设置参数的循环周期从单次到每天都具备，让UPS电源更人性化的被广大用户使用。
--输出电压、频率可调功能
● GP31系列UPS系统的输出电压和频率都可设置，输出电压的可设参数值多达5种，输出频率可设置为50Hz或60Hz，能满足广大用户的一站式需求。
--冷启动功能
● UPS在没有交流电源输入但蓄电池组一直并联在直流母线情况下，可直接启动UPS。
--告警和保护功能
● 具有多种告警方式，可通过声、光、LCD、输入输出节点以及网络传输方式对当前发生的告警进行及时、准确和详细的提示，在提高系统可靠性的同时，帮助维护人员准确地定位及排除故障。
--电池管理功能
● GP31系列具有先进的电池管理功能，主要包括UPS系统能耗。设置电池节数、最大充电电流值两项参数。
-- 市电恢复自启动功能
● 市电恢复自启动功能时专门针对UPS设备有后备电池的应用场合设计的，可以在后备电池实施欠压保护以后，输入交流电恢复正常时，UPS电源自启动，按照预先设计好的工作模式选择供电方式。该功能与网络监控一起实现无人值守场合的UPS自动启机。
-- 紧急停机功能
● 通过“紧急停机”按钮可以关闭整流器、逆变器，封锁输出（包括旁路和逆变器），当发生紧急情况或无法正常关机时可使用此按钮。
型号 | GP3110K | GP3115K | GP3120K | GP3130K | GP3140 |
容量 | 10KVA/8KW | 15KVA/12KW | 20KVA/16KW | 30KVA/24KW | 40KVA/32KW |
输入 | |||||
输入电压范围 | 285VAC~475VAC | ||||
频率范围（Hz） | 50/60Hz±10% | ||||
相制 | 三相四线+P | ||||
相数 | 三相五线 | ||||
电池电压(Vdc) | 384VDC（192VDC可选） | 384VDC | |||
输出 | |||||
电压范围(Vdc) | 220VAC≤±1% | ||||
频率(Hz) | 50Hz≤±0.5% | ||||
波形 | 正弦波，THD<3%(线性负载) THD<5%(非线性负载) | ||||
切换时间 | 0ms (旁路和逆变之间的转换是 2ms) | ||||
过载能力 | （1）100%＜负载≤110%，长期带载; （2） 110%＜负载≤130%,10 分钟转旁路； | ||||
（3）130%＜负载≤150%,30S 转旁; （4）负载≥150% 10S 转旁路 125%负载：≥0.5min | |||||
输出方式 | 接线排 | ||||
峰值系数 | 3:1 | ||||
输出功率因数 | 0.9 | ||||
其他特性 | |||||
显示功能 | LCD 液晶显示工作状态，和故障指示；LCD显示三相输入电压、单项输出电压、负载大小、电池电压等 | ||||
告警功能 | 过载、市电异常、电池欠压、过温保护、UPS 故障 | ||||
保护功能 | 电池欠压、过载、过温、短路、输出过压、输出欠压 | ||||
电池管理 | 定时均/浮充自动转换，具备电池自测功能，电池异常告警课一判断电池好坏 | ||||
通讯功能（选件） | 通过 RS232、RS485，支持电源监控软件，适合多种计算机操作平台，可选配SNMP 网络适配器实现电源的网络管理 | ||||
手动维修旁路 | 提供无转换时间维修旁路开关 | ||||
时间 | 可任意配置 | ||||
电池效率 | 90% 93% | ||||
工作温度 | 0~40℃ | ||||
相对湿度 | 1 0~95%（无冷凝） | ||||
海拔高度 | 符合 GB/T 7260.3-2003 规定 | ||||
噪声 (dB) | ＜656(1米内) | ||||
尺寸 (W*D*H) (mm) | 300*592*826 | 330*600*900 | 330*600*900 | 414*704*1016 | 560*740*1200 |
重量(KG) | 115 | 96 | 96 | 157 | 340 |
